Электрический шкаф в корпусе

Электрические корпуса шкафа разработаны специально для размещения электрических компонентов с высоким и низким напряжением (такие как автоматические выключатели, инверторы и модули распределения энергии) в промышленных, коммерческих или наружных средах. Настройка должна учитывать несущую грузоподъемность, высокие уровни защиты и совместимость компонентов.

Уточнить требования настройки (требования к сопоставлению с приложением).

Убедитесь, что корпус электрического шкафа соответствует требованиям к электрической системе и условиям площадки:

Параметры электрических компонентов: Подтвердите метод размера, веса и монтажа внутренних компонентов (например, промышленные инверторы используют стандартные 19-дюймовые рельсы, тяжелые автоматические выключатели цепи используют фиксированное монтаж). Рассчитайте минимальное внутреннее пространство.

Защита для конкретной сценарии: определите рейтинг IP (например, IP54 для промышленных семинаров, IP65 для распределения энергии на наружных мощности) и сопротивления окружающей среде (например, от -30 ° C до 70 ° C для холодных промышленных зон, коррозионная стойкость для прибрежных электростанций).

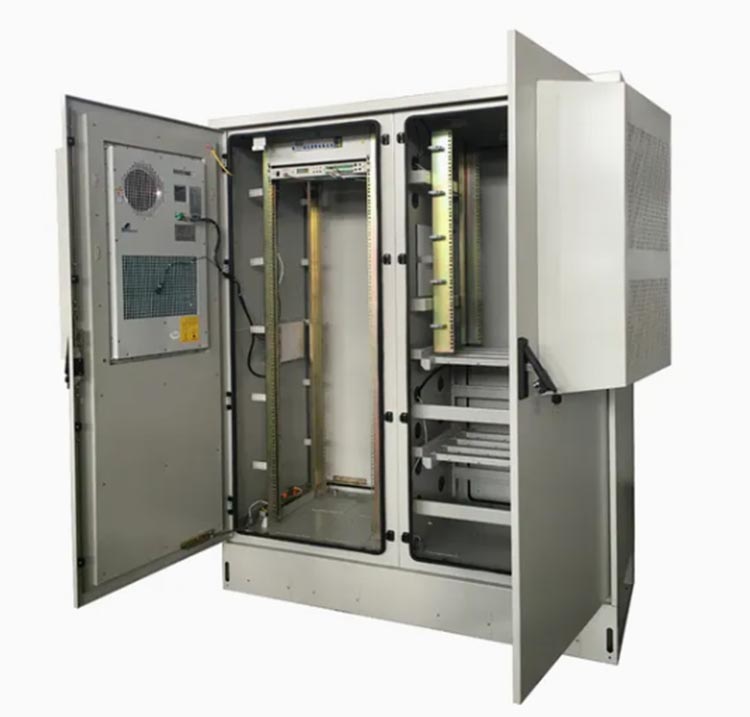

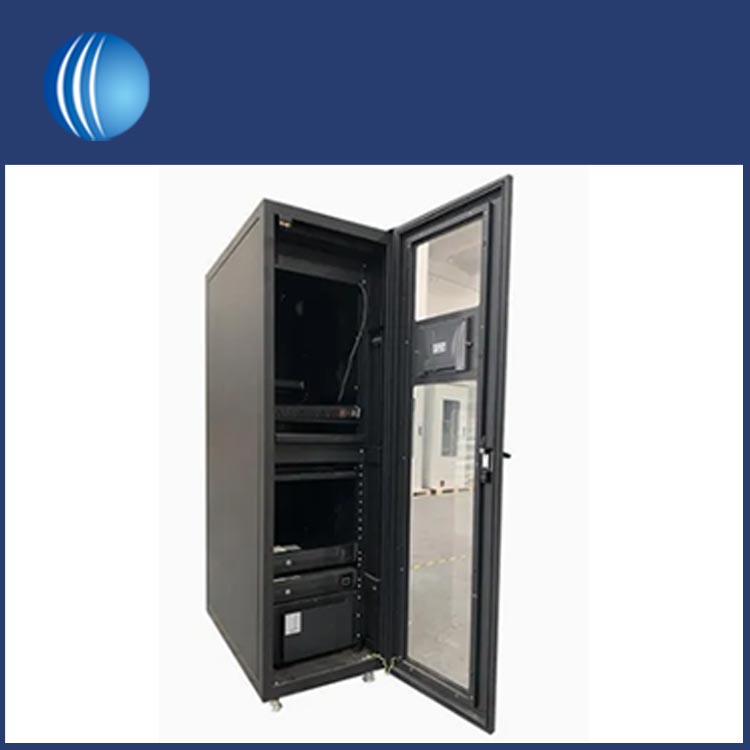

Функциональные и безопасные надстройки: Укажите двойные двери (для больших шкафов), проверки окна (закаленное стекло для термостойкости), встроенные теплообменники (для мощных компонентов), заземляющие клеммы (совместимые с IEC 60439) или анти-кратанные замки (без окрашивания стали для сопротивления PRY).

Выбор материала (сосредоточиться на силе и защите)

Выберите материалы на основе нагрузки, среды и безопасности:

Основной материал:

Сталь с холодным роллом: экономически эффективная и высокопрочная (подходящая для внутренних промышленных шкафов). Порошковая покрытие (RAL 7035 Grey, стандарт) для сопротивления ржавчине; Толщина 1,5-2,5 мм (корпус шкафа), 2,0-3,0 мм (дверь) для производительности несущей.

Нержавеющая сталь (304/316): превосходная коррозионная стойкость (316 подходит для прибрежной/морской среды). Идеально подходит для наружных или химических заводов; Толщина 1,2-2,0 мм (легче, чем сталь, но более долговечная).

Алюминиевый сплав: легкий (подходящий для мобильных электрических шкафов) и отличное рассеяние тепла. Анодированная поверхность для коррозионной стойкости; Подходит для среды с низким уровнем нагрузки (например, инверторные шкафы).

Производство и обработка (точность и долговечность)

Используйте процессы, соразмерные с сложностью материала и дизайна:

Обработка листового металла (в основном сталь/нержавеющая сталь):

Парки с ЧПУ: отверстия для точной машины (для желез, кнопок) и монтажные слоты; Допуски ± 0,1 мм поддерживаются для размещения стандартных компонентов.

Изгиб: корпус корпуса электрического шкафа (верхняя/нижняя/боковая панели) образуется под точными углами (90 ° ± 0,5 °), чтобы обеспечить бесшовную сборку.

Сварка и полировка: сварьте ребра к раме; Отличите сварные швы до гладкой отделки, чтобы предотвратить повреждение кабеля. Посредственное маринованное (для нержавеющей стали) удаляет оксидный слой.

Обработка поверхности: Стальный шкаф: обезжиривание → фосфалирование → Порошковое покрытие (толщина покрытия 60-80 мкм); Нержавеющая сталь: пассивация (повышенная коррозионная стойкость); Алюминиевый сплав: анодирование (толщина покрытия 10-15 мкм).

Сборка и строгое тестирование (обеспечение безопасности и надежности)

Сборка: Установите монтажные рельсы, заземляющие клеммы, кабельные протоки и уплотнения. Убедитесь, что рельсы находятся на уровне (толерантность ± 1 мм/м); Затяните болты, используя крутящий ключ, чтобы предотвратить ослабление из -за вибрации.
